一张图组件移植

已移植组件

原始名称	新名称	问题	所在文件夹	已补充 storybook	涉及 a-icon
MpImgCheckbox	mapgis-ui-img-checkbox		checkbox	√	√
MpImgCheckboxGroup	mapgis-ui-img-checkbox-group		checkbox	√
MpColorCheckbox	mapgis-ui-color-checkbox	未找到$base-bg-color	checkbox	√	√
MpColorCheckboxGroup	mapgis-ui-color-checkbox-group		checkbox	√
MpSpin	mapgis-ui-map-spin		spin	-
MpMask	mapgis-ui-mask		mask	√
MpCollapseButton	mapgis-ui-collapse-button	未找到$base-bg-color未找到$border-color	collapse	-	√
MpAdjustLine	mapgis-ui-adjust-line	未找到$base-bg-color未找到$border-color	adjust-line	-
MpGroupTab	mapgis-ui-group-tab		tabs	√
MpSettingForm	mapgis-ui-setting-form		form	√
MpTreeSelect	mapgis-ui-custom-tree-select		tree-select	-	√
MpColorPicker	mapgis-ui-sketch-color-picker		color-picker	-
MpColorPickerConfirm	mapgis-ui-sketch-color-picker-confirm	$size-lg、$size-md、$size-sm 需要放到全局	color-picker	-
MpWindow	mapgis-ui-window	未找到$base-bg-color未找到$border-color	window	-	√
MpWindowWrapper	mapgis-ui-window-wrapper		window	-
MpPlacement	mapgis-ui-placement		placement	-
MpIcon	mapgis-ui-icon		iconfont	√
MpButton	mapgis-ui-tooltip-button		button	√
MpCard	mapgis-ui-command-card		card	√
MpEditableTable	mapgis-ui-editable-table		table	√	√
MpRowFlex	mapgis-ui-row-flex		grid	√
MpToolbar	mapgis-ui-toolbar		toolbar
MpToolbarSpace	mapgis-ui-toolbar-space		toolbar
MpToolbarTitle	mapgis-ui-toolbar-title		toolbar
MpToolbarCommand	mapgis-ui-toolbar-command		toolbar		√
MpToolbarCommandGroup	mapgis-ui-toolbar-command-group		toolbar
MpMarkerPlotting	mapgis-dynamic-marker-layer		mapboxgl/marker		√
MpMarkerPro	mapgis-marker-pro		mapboxgl/marker
MpMarkerSetPro	mapgis-marker-set-pro		mapboxgl/marker
Mp3dMarkerPlotting	mapgis-3d-dynamic-marker-layer		cesium/marker		√
Mp3dMarkerPro	mapgis-3d-marker-pro		cesium/marker
Mp3dMarkerSetPro	mapgis-3d-marker-set-pro		cesium/marker

样式变量问题汇总

若遇到ui\src\util\style\theme\theme.scss里找不到的样式变量，可填写至下表。（本 md 文件路径：ui\docs\plugin_components\onemap.md）。

theme.scss 中未找到	局部已有定义，需要放到 theme.scss
$base-bg-color	$size-lg
$border-color	$size-md
	$size-sm

注

1、Select、Input 组件已添加属性：autoWidth，设置为 true 时可实现宽度 100% 自适应。

2、Card 组件已添加属性：customPosition，可控制卡片显示的绝对位置：

customPosition: {
  type: String,
  default: '',
  validator: v =>
    [
      'top-right',
      'top-left',
      'bottom-right',
      'bottom-left'
    ].includes(v)
},

3、<mapgis-ui-form>和<mapgis-ui-form-item>组件已封装完成！！！

组件分析

以地形组件为例

TIP

terrain-analysis/aspect-analysis.vue 该组件核心三部分

1. 模板 <template />
2. 代码 <ts /> 三方库 ts 实现
3. 样式 <less /> :::

<template>
  <div class="mp-widget-aspect-analysis">
    <mp-group-tab title="坡向图例设置">
      <a-tooltip slot="handle" placement="bottomRight" :title="info">
        <a-icon type="info-circle" class="info-icon"></a-icon>
      </a-tooltip>
    </mp-group-tab>
    <MpColorsSetting
      v-model="params"
      :rangeField="'坡向范围'"
    ></MpColorsSetting>
    <div class="mp-footer-actions">
      <a-button type="primary" @click="add">分析</a-button>
      <a-button @click="remove">清除</a-button>
    </div>
  </div>
</template>

<script lang="ts"></script>

<style lang="less" scoped>
@import "../index.less";

.info-icon {
  color: @primary-6;
  width: 27px;
  margin: 0 6px;
  text-align: center;
  cursor: pointer;
}
</style>

步骤

1. 抽离核心的可以复用的公共组件到 UI 部分，替换 antd 为 mapgis-ui
2. 针对 UI 的 less/sass 样式进行分离
3. 转换三方 ts 语法为标准 js 语法

核心 UI 的分离与替换

该组件使用了<mp-group-tab /> 与 <MpColorsSetting /> 2 个组件，根据能否复用的原则，将这 2 个组件下沉到@mapgis/webclient-vue-ui中

以为例

1. 在@mapgis/webclient-vue-ui的 src/components/tabs/ 下新建GroupTab.vue 文件，将原本的一张图的组件代码直接复制到该文件夹。
   1. 由于该组件是个纯净的组件，只需要将里面使用<a-xxx />的 ui 替换成<mapgis-ui-xxx />即可
   2. <mapgis-ui- />是<a-xxx />的超集，只在样式和主题等个性化定制上有细微差距，核心 api 延续了 antd-vue 的 api
   3. 该组件里面没有使用到<a-xxx />，因此无需替换
2. 针对该组件的样式
   1. 将该组件的样式部分从<style />里面单独的剥离到当前目录的style/tabs.scss目录下

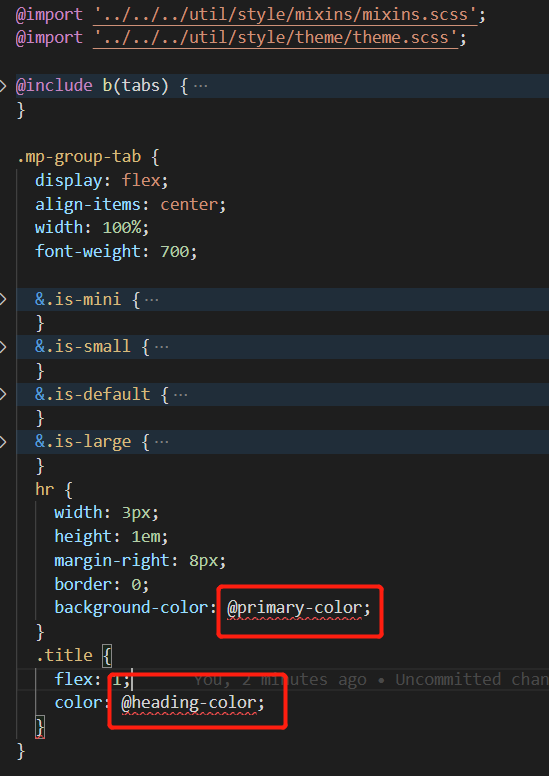

   2. 2 种方式移植，第一种是最暴力的方式，直接将整个样式移植到 tabs.scss 的最尾部
   3. 对比上图发现，其中有 2 种颜色是没有找到的，优先去寻找ui\src\util\style\theme\theme.scss 看看有没有 ，我对比了一张图的 theme.less 里面是 400 多的变量，mapgis-ui-是 777 个变量，绝大部分都囊括了一张图的样式
   4. 将上面的@primary-color; @heading-color; 替换成 $primary-color; $heading-color; 即可
   5. 具体的语法替换规则 请查看 less => scss 章节
   6. 如果是新建的 scss 样式，不要忘记向ui\src\style.scss下增加该样式

   /* MapGIS Design Mapbox Base*/
   @import "./components/map/style/map.scss";


3. 替换后将 <mp-group-tab title="坡向图例设置" /> 修改为 <mapgis-ui-group-tab title="坡向图例设置" />

样式移植

样式是最独立的，从优先级和影响性上是相对最小的。因此先将样式移植。请查看 less => scss 章节

以下面为例，

<style lang="less" scoped>
// 这一行对应的是基础的样式依赖，可以人为是类似引入一些基本的全局样式变量
@import "../index.less";

.info-icon {
  color: @primary-6; // 此处的@primary-6就来自于上面的 ../index.less的定义或者是lessOptions里面的配置项
  width: 27px;
  margin: 0 6px;
  text-align: center;
  cursor: pointer;
}
</style>

TIP

强烈建议将样式，尤其是需要跟随主题切换的样式放到 ui 的 scss 中

功能移植

功能移植分 2 大类：

1. 混入的分离
2. 纯组件的分离

分离-混入

class MpAspectAnalysis extends Mixins(WidgetMixin) {
  onActive() {
    const { viewer } = this.webGlobe;
    if (viewer.scene.globe.enableLighting && viewer.scene.brightness) {
      this.brightnessEnabled = true;
    }
  }

  // 微件失活时
  onDeActive() {
    this.remove();
  }
}

WARNING

由于 WidgetMixin 是 waf 提供的混入，因此不继续处理该混入，而是直接将该组件变成一个纯净的功能组件。

将 ts 处理成 js 的语法后

<script>
export default {
  name: "mapgis-3d-analysis-aspect"
};
</script>

原来的一张图的使用方式就变成了

<template>
  <mapgis-3d-analysis-aspect ref="aspect" />
</template>
<script lang="ts">
class MpAspectAnalysis extends Mixins(WidgetMixin) {
  onActive() {
    this.$refs.aspect.active();
  }
  onDeActive() {
    this.$refs.aspect.remove();
  }
}
</script>

分离-功能

优先参考 @mapgis/webclient-vue-cesium 帮助文档的-创建插件组件章节

1. 生命周期-创建

   1. 原来的创建方式

      created() {
        window.AspectAnalyzeManage = {
          drawElement: null,
          aspectAnalysis: null
        };
      },


   2. 新的创建方式

      async createCesiumObject() {
      const { baseUrl, options } = this;
      // 如果需要创建Cesium的对象或者数据源就创建
      // return new Cesium.GeoJsonDataSource.load(...props, options);
      // 没有就返回一个空的Promise，方便后面实现业务逻辑
      return new Promise(
        resolve => {
          resolve();
        },
        reject => {}
      );
      },


2. 生命周期-添加

   mount() {
     const { webGlobe, CesiumZondy, vueKey, vueIndex } = this;
     const { viewer } = webGlobe;
     const vm = this;
     let promise = this.createCesiumObject();
     promise.then(function(dataSource) {
       vm.$emit("load", { component: this });
       CesiumZondy.AspectAnalysisManager.addSource( vueKey, vueIndex,
         dataSource,
         {
           drawElement: null,
           aspectAnalysis: null
         }
       );
     });
   },


3. 生命周期-删除

   unmount() {
     let { CesiumZondy, vueKey, vueIndex } = this;
     let find = CesiumZondy.AspectAnalysisManager.findSource(vueKey, vueIndex);
     if (find) { // 释放业务逻辑}
     CesiumZondy.AspectAnalysisManager.deleteSource(vueKey, vueIndex);
     this.$emit("unload", this);
   },


4. 生命周期-修改

   update() {
       let { CesiumZondy, vueKey, vueIndex } = this;
       let find = CesiumZondy.AspectAnalysisManager.changeOptions(vueKey, vueIndex);
   }
